特点
可在紫外和可见（250至800nm）波长区域中测量椭圆参数
可分析纳米级多层薄膜的厚度
可以通过超过400ch的多通道光谱快速测量Ellipso光谱
通过可变反射角测量，可详细分析薄膜
通过创建光学常数数据库和追加菜单注册功能，增强操作便利性
通过层膜贴合分析的光学常数测量可控制膜厚度/膜质量
测量项目
测量椭圆参数（TANψ，COSΔ）
光学常数（n：折射率，k：消光系数）分析
薄膜厚度分析
用途
半导体晶圆
栅氧化膜，氮化膜
SiO2，SixOy，SiN，SiON，SiNx，Al2O3，SiNxOy，poly-Si，ZnSe，BPSG，TiN
光学常数（波长色散）复合半导体
AlxGa（1-x）多层膜、非晶硅FPD
取向膜
等离子显示器用ITO、MgO等各种新材料
DLC（类金刚石碳）、超导薄膜、磁头薄膜光学薄膜
TiO2，SiO2多层膜、防反射膜、反射膜光刻领域
g线（436nm）、h线（405nm）、i线（365nm）和KrF（248nm）等波长的n、k评估
原理
包括s波和p波的线性偏振光入射到样品上，对于反射光的椭圆偏振光进行测量。s波和p波的位相和振幅独立变化，可以得出比线性偏振光中两种偏光的变换参数，即p波和S波的反射率的比tanψ相位差Δ。
产品规格
| 型号 | FE-5000S | FE-5000 |
|---|---|---|
| 测量样品 | 反射测量样品 | |
| 样品尺寸 | 100x100毫米 | 200x200毫米 |
| 测量方法 | 旋转分析仪方法*1 | |
| 测量膜厚范围（ND） | 0.1纳米- | |
| 入射（反射）的角度范围 | 45至90° | 45至90° |
| 入射（反射）的角度驱动方式 | 自动标志杆驱动方法 | |
| 入射点直径*2 | 关于φ2.0 | 关于φ1.2sup*3 |
| tanψ测量精度 | ±0.01以下 | |
| cosΔ测量精度 | ±0.01以下 | |
| 薄膜厚度的可重复性 | 0.01％以下*4 | |
| 测定波长范围*5 | 300至800纳米 | 250至800纳米 |
| 光谱检测器 | 多色仪（PDA，CCD） | |
| 测量用光源 | 高稳定性氙灯*6 | |
| 平台驱动方式 | 手动 | 手动/自动 |
| 装载机兼容 | 不可 | 可 |
| 尺寸，重量 | 650（W）×400（D）×560（H）mm 约50公斤 | 1300（W）×900（D）×1750（H）mm 约350公斤*7 |
| 软件 | ||
| 分析 | *小二乘薄膜分析（折射率模型函数，Cauchy色散方程模型方程，nk-Cauchy色散模型分析等） 理论方程分析（体表面nk分析，角度依赖同时分析） | |
*1可以驱动偏振器，可以分离不感带有效的位相板。
*2取决于短轴•角度。
*3对应微小点（可选）
*4它是使用VLSI标准SiO2膜（100nm）时的值。
*5可以在此波长范围内进行选择。
*6光源因测量波长而异。
*7选择自动平台时的值。
测量示例

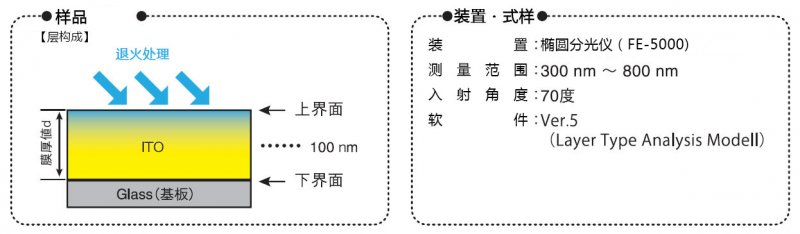

以梯度模型分析ITO结构[FE-0006]
作为用于液晶显示器等的透明电极材料ITO（氧化铟锡），在成膜后的退火处理（热处理）可改善其导电性和色调。此时，氧气状态和结晶度也发生变化，但是这种变化相对于膜的厚度是逐渐变化的，不能将其视为具有光学均匀组成的单层膜。

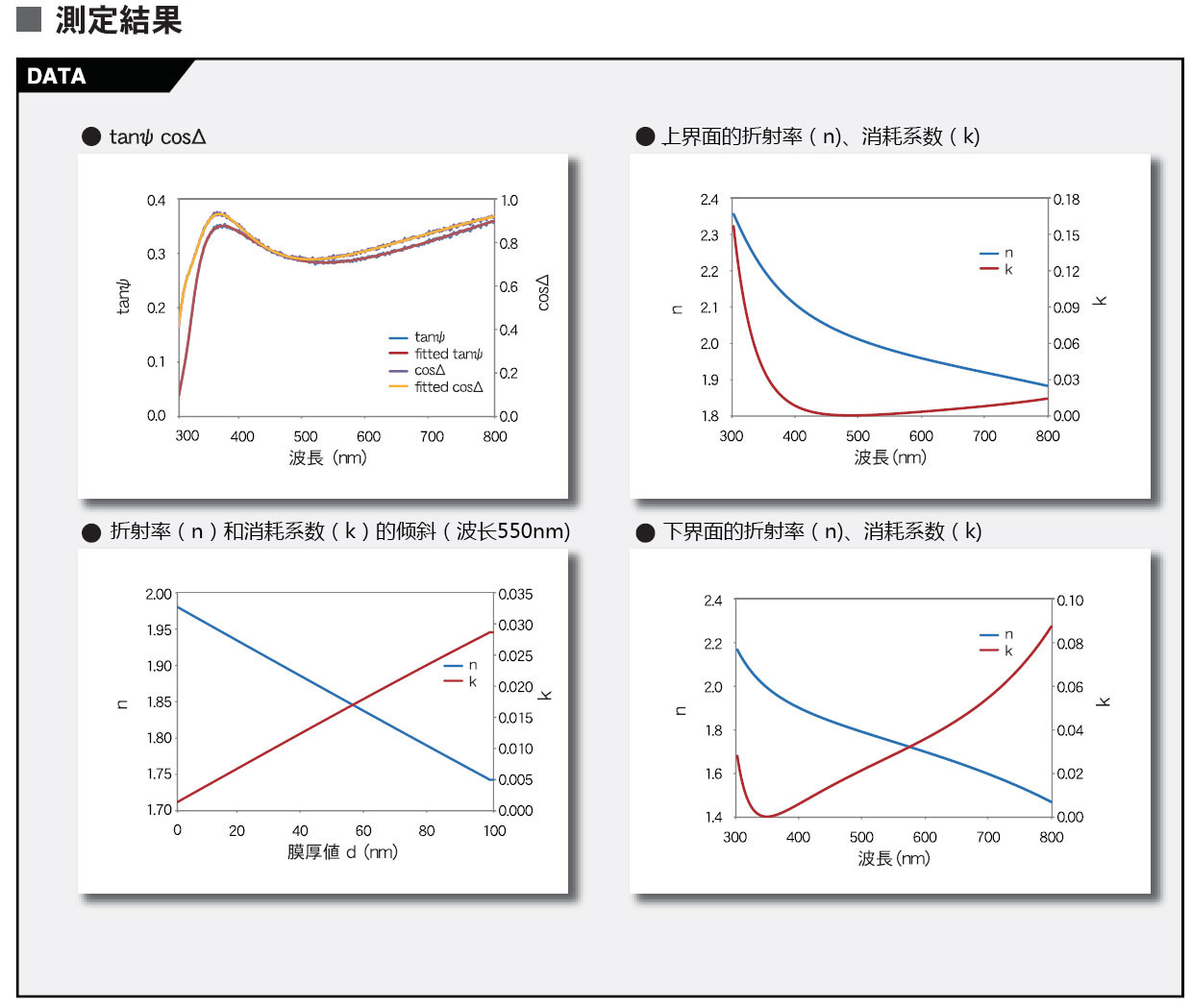

以下介绍对于这种类型的ITO，通过使用梯度模型，从上界面和下界面的nk测量斜率。

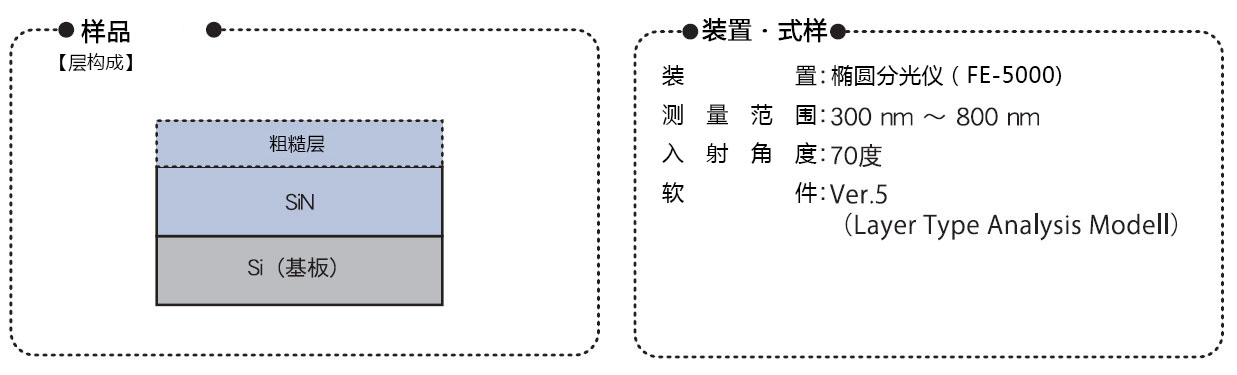

考虑到表面粗糙度测量膜厚度值[FE-0008]

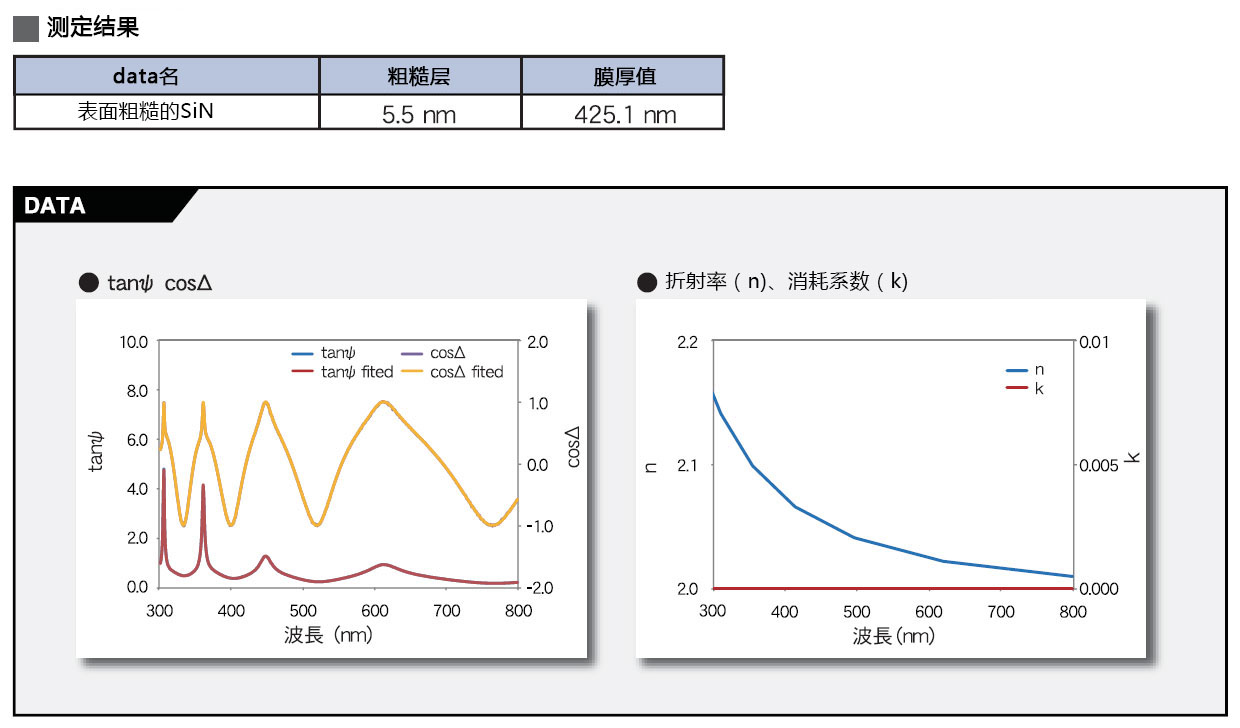

当样品表面存在粗糙度（Roughness）时，将表面粗糙度和空气（air）及膜厚材料以1：1的比例混合,模拟为“粗糙层”，可以分析粗糙度和膜厚度。以下介绍了测量表面粗糙度为几nm的SiN（氮化硅）的情况。

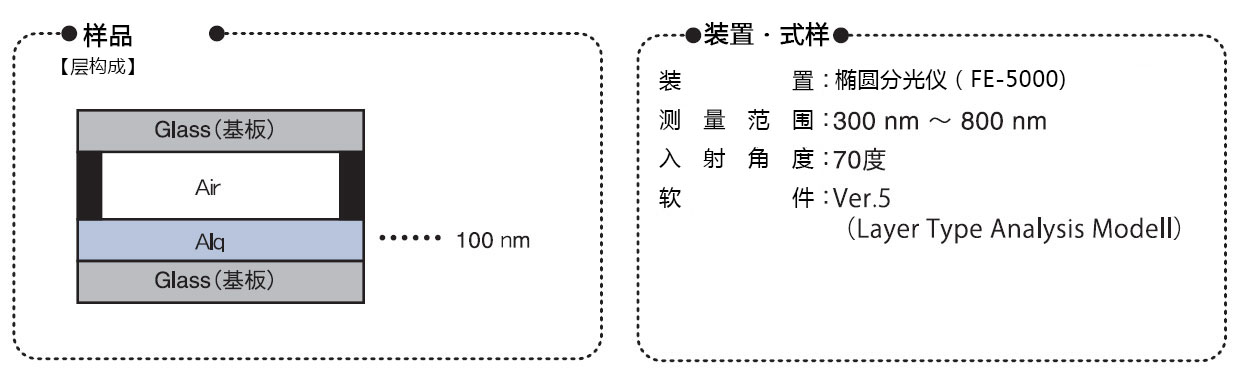

使用非干涉层模型测量封装的有机EL材料[FE-0011]

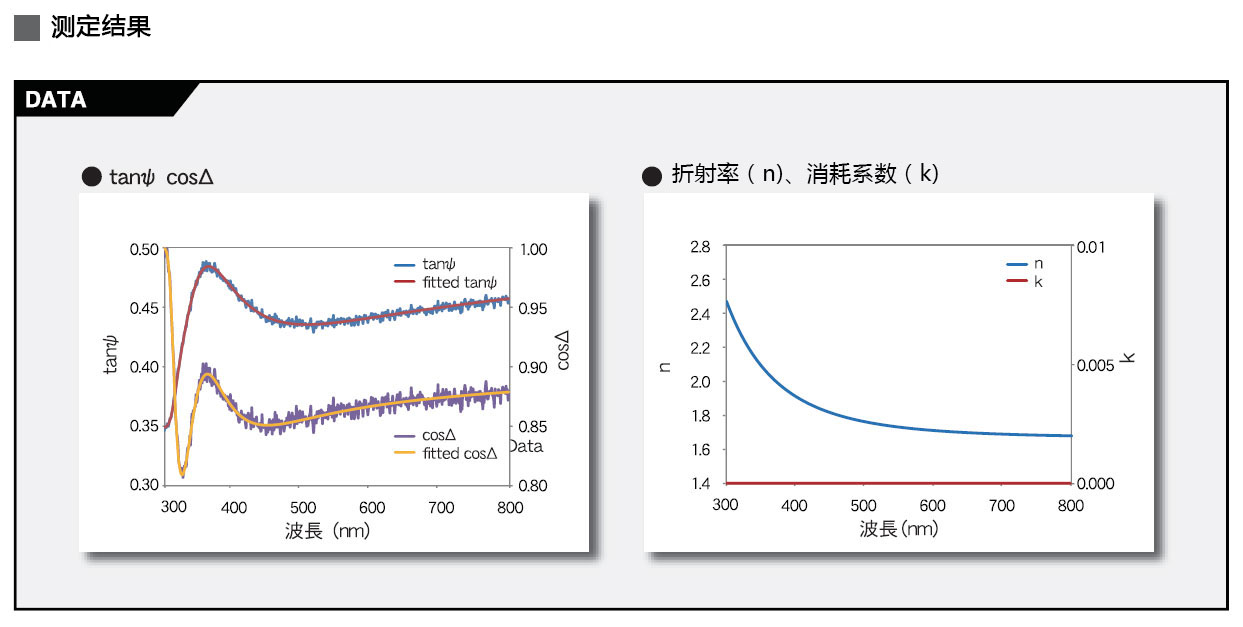

有机EL材料易受氧气和水分的影响，并且在正常大气条件下它们可能会发生变质和损坏。因此，在成膜后立即用玻璃密封。以下介绍在密封状态下通过玻璃测量膜厚度的情况。玻璃和中间空气层使用非干涉层模型。

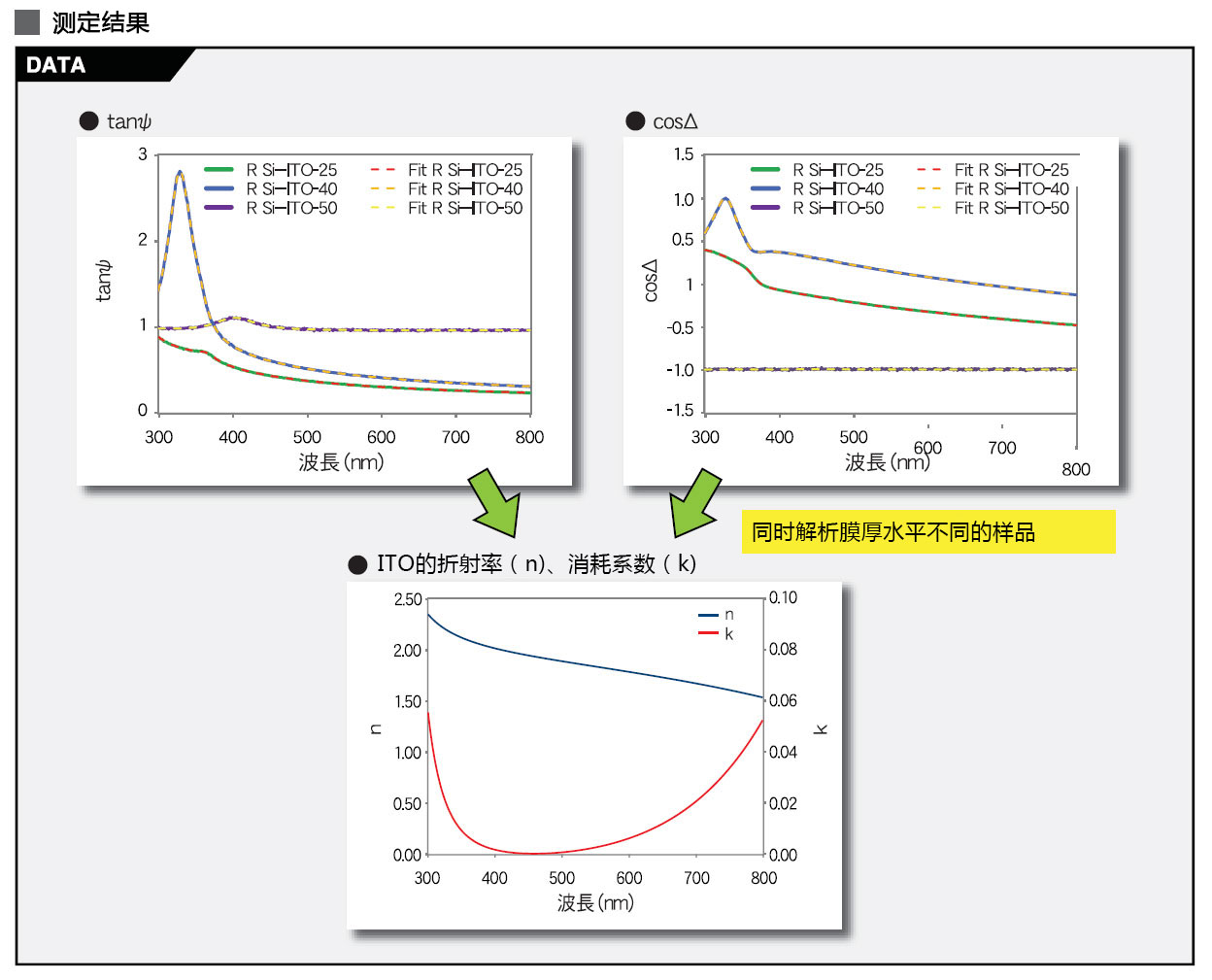

使用多点相同分析测量未知的超薄nk[FE-0014]
为了通过拟合*小二乘法来分析膜厚度值（d）需要材料nk。如果nk未知，则d和nk都被分析为可变参数。然而，在d为100nm或更小的超薄膜的情况下，d和nk是无法分离的，因此精度将降低并且将无法求出精确的d。在这种情况下，测量不同d的多个样本，假设nk是相同的，并进行同时分析（多点相同分析），则可以高精度、精确地求出nk和d。
