产品信息
特点
• 支持**2400 mm的LED灯具的光分布测量
• 对应有机EL和大显示器的光分布测量
• 通过自动控制2轴测角仪，每个角度测量光谱分布，由球面系数法可以求出光谱总辐射通量、总光通量、色度、色温等等
• 采用新型探测器，可实现广动态范围测量
• 支持IESNA中的LM-75和CIE 121

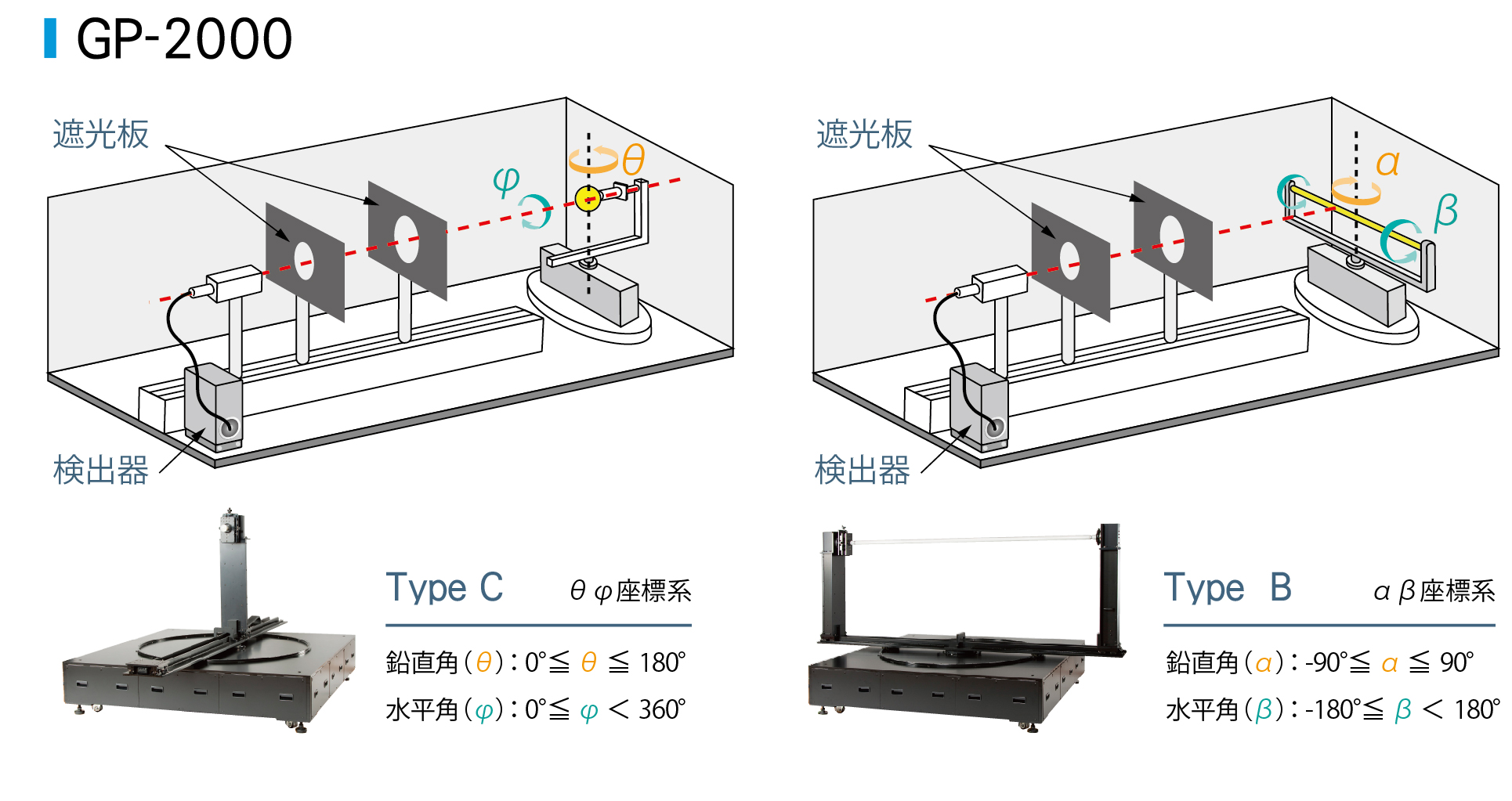

• GP-2000可同时支持TypeB、TypeC[正在申请**]
• 可用于测量紫外区域和近红外区域的光分布<可选>

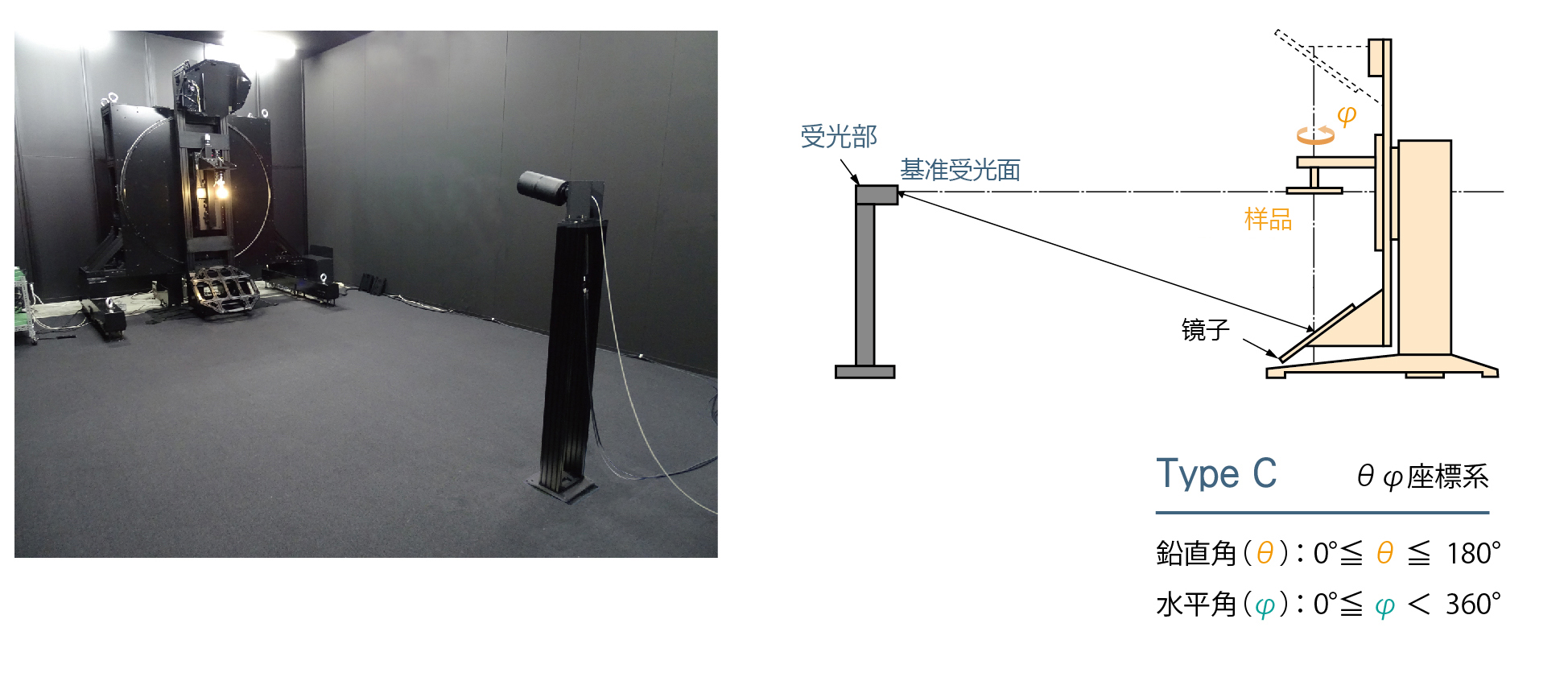

• 可以在不改变照明设备的照明姿势的情况下采用的镜像旋转方法（GP-4000）
• 支持发光强度标准灯泡（JCSS）
评估项目
•光强度的角度分布（光分布）
•光谱辐射通量（光谱）
•色度坐标（u'，v'） [CIE 1976 UCS]
•色度坐标（x，y） [JIS Z 8724]
•显色指数（Ra，R1至R15） [JIS Z 8726]
•相关色温和Duv [JIS Z 8725]
•主波长（显性）和激发纯度（纯度） [JIS Z 8701]
•IES（符合LM63-2002和JIS C 8505-5）文件<可选> * 1
* 1 IES分析软件[大塚电子制成]也可以读取和分析由其他公司的配光测量设备导出的IES文件
规格
型号 | GP-500 *1 | GP-1100 *1 | GP-2000 | GP-4000 | |
|---|---|---|---|---|---|
光学系统*2 | 2轴测角仪 | 2轴测角仪 | |||
TypeC | TypeC | TypeB/C | TypeC | ||
光程长度 | 500mm以下 | 500～1500mm | 1500mm以上 | 7500mm以上 | |
对应样品 | LED芯片 | 一般照明 | 包括直管光源 | ||
检测器 | 多通道光谱仪 | ||||
测量波长范围*3 | 360nm～830nm | ||||
评估项目 | ·光强度的角度分布（光分布） | ||||
* 1可以进行光谱辐射的分布测量
* 2 兼容I ESNA LM-75
* 3检测器的波长范围可以选择
* 4 IES分析软件[由大塚电子株式会社制作]也可以读取和分析其他公司的配光测量设备导出计算的IES文件

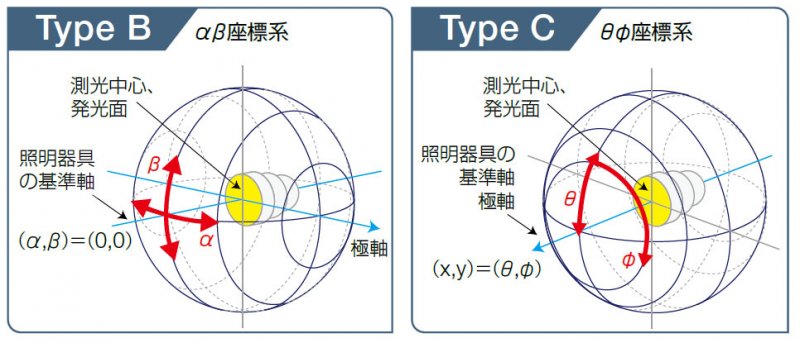

配光测量方法（JIS C 8105-5）中坐标系的类型
坐标系的类型 | 倾斜角度相对于极轴 | 以极轴为旋转中心的倾斜角度（水平角） | IESNA LM-75表示 | ||
|---|---|---|---|---|---|
角度符号 | 角度范围 | 角度符号 | 角度范围 | ||
αβ座标系 | α | -90° ≦ α ≦ 90° | β | -180° ≦ β ＜ 180° | Type B |
θφ座标系 | θ | 0° ≦ θ ≦ 180° | θ | 0° ≦ φ ＜ 360° | Type C |
装置构成
